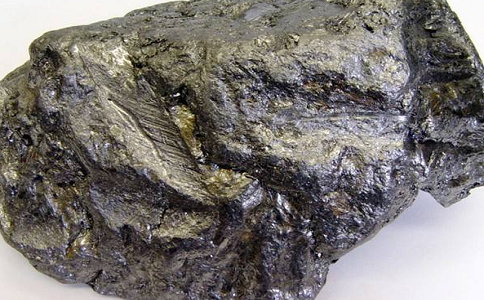

石墨是元素碳的一種同素異形體，每個碳原子的周邊連結著另外三個碳原子(排列方式呈蜂巢式的多個六邊形)以共價鍵結合，構成共價分子。

　　石墨的定義：碳的一種同素異構體——六方晶系的晶體。它是鑄鐵內常出現的以及石墨化鋼內含有的一種組織組分。

　　石墨的用途：制造鉛筆芯和潤滑劑。

　　一、石墨的浮選選礦工藝

　　石墨本身疏水性強，原則上與用浮選煤相似的捕收劑進行正浮選，如果反浮選，捕收劑可以根據反浮選的脈石不同進行選擇。起泡劑可用松醇油、醚醇或其他。調整劑可用石灰、碳酸鈉、水玻璃等。

　　由于石墨本身易浮、硬度小容易過粉碎，對精礦的質量要求高而且粒度粗的好，所以常用多次再磨再選，多次精選的流程。

　　再磨次數可達3-4次，精選次數可達5-6次。然而浮選精礦品位還只能達到95%左右。要生產做濕潤劑一類的高純石墨，必須用酸浸的技術作化學方法處理。

　　二、石墨浮選過程中的注意事項

　　石墨天然可浮性很好，通常采用浮選的方法，用中性油即可捕收。在浮選過程中應注意以下事項：

　　1、石墨礦石的類型

　　石墨礦石分為鱗片狀石墨礦石和土狀石墨礦石。

　　鱗片狀石墨礦石的特點是石墨呈鱗片狀或葉片狀，原礦品位不高，一般在3%-5%，最高不超過20%-25%。這種類型的石墨可浮性好，經浮選后，品位可達90%以上，所以，原礦品位2%-3%就可以開采。鱗片狀石墨性能優良，一般可用于制造高級炭素制品。(浮選工藝流程)

　　土狀石墨也稱為隱晶質石墨礦石，這種礦石的石墨晶體小(一般小于1µm)，表面呈土狀，缺乏光澤，工業性能比不上鱗片狀石墨。這種石墨礦石的原礦品位較高，一般在60%-80%，但可浮性很差，經浮選后，品位不會有明顯提高，因此，品位小于65%的原礦，一般不予開采，品位在65%-80%之間的，選別后可以利用。所以，對石墨礦石，不能僅看其原礦品位高低，而應首先弄清其類型，再決定可否采用浮選工藝。

　　2、選別過程中要注意保護大鱗片

　　大鱗片石墨用途廣，資源少，價值較高，所以在生產中必須注意，護大鱗片不被破碎機破碎。通常大鱗片是指﹢50目、﹢80目、﹢100目的鱗片狀石墨。保護大鱗片的措施是在選別過程中采用多次磨礦多次選別的流程，把每次磨礦得到的單體分離的石墨及時選出來，如將礦石一次磨到很細的粒度，就會破壞了大鱗片。

　　例如：我國大型石墨礦山南墅石墨礦，采用了一次粗選、一次掃選、四次磨礦、六次精選的流程，既保護了大鱗片不被破壞，又使精礦品位達90%。

　　3、對產品品位要求高

　　對石墨產品品位要求較高，如普通鱗片狀石墨要求品位在89%以上，鉛筆石墨品位要求在89%-98%，有的電碳石墨要求品位達99%等。為了獲得高品位石墨精礦，在石墨浮選中，精選次數一般都比較多。
